A giroszkóp az egyik legérdekesebb és legfontosabb érzékelő, amelyre a modern technológia számos területe támaszkodik. Gyakran hallhatunk róla az okostelefonok, drónok vagy épp önvezető autók kapcsán, de kevesen tudják, pontosan hogyan működik, és miért vált ilyen nélkülözhetetlenné. Ebben a cikkben részletesen bemutatjuk a giroszkópok működését, fejlődését, és hogy miként alakítják át mindennapjainkat – a jövő technológiáit is inspirálva.
Mi az a giroszkóp és hogyan működik alapjaiban?

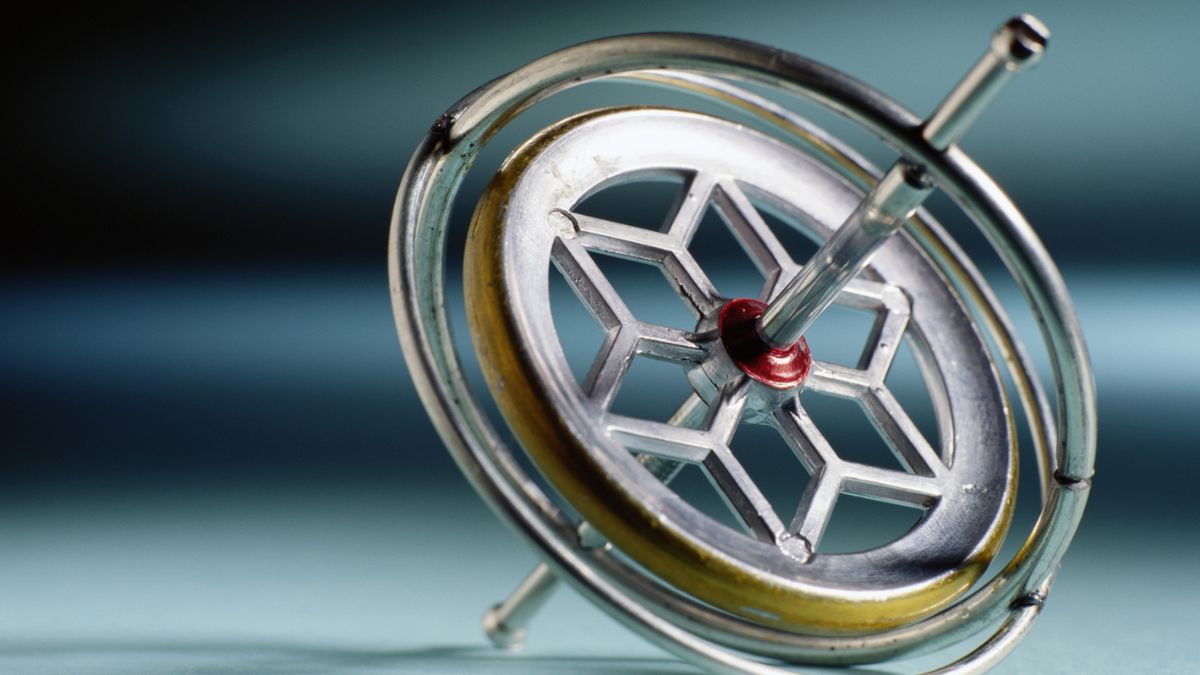

A giroszkóp egy olyan eszköz, amely a forgás, illetve az irányváltoztatás mérésére alkalmas. Alapvetően egy gyorsan forgó tárcsából áll, amelynek tengelye szabadon elmozdulhat. A tárcsa forgása következtében a giroszkóp ellenáll a tengely irányának változásával szemben, így képes érzékelni a mozgás irányát és sebességét. Ez a jelenség a szögsebességhez és szögelforduláshoz kötődik.
A modern giroszkópok már nem feltétlenül használnak forgó alkatrészeket, helyettük MEMS (mikro-elektromechanikai rendszerek) technológia segítségével mérik a szöggyorsulást. Ezek az érzékelők kicsik, keveset fogyasztanak, és rendkívül pontosak. Az adattovábbítás elektronikusan történik, így integrálhatóak különböző okoseszközökbe.
A giroszkóp működésének egyik kulcsa a tehetetlenségi nyomaték. Ez azt jelenti, hogy a forgó test megtartja a tengelye irányát, akkor is, ha a szerkezet többi része elmozdul. Ez az elv azonos a klasszikus fizikai kísérletekben alkalmazott giroszkópokkal, és ugyanígy működik a modern elektronikus érzékelők esetében is.
A giroszkóp jeleit jellemzően három tengely mentén mérik: X, Y és Z irányba. Ezzel lehetőség van a térben való bármilyen elmozdulás, forgás pontos rögzítésére – legyen szó akár okostelefon mozgatásáról vagy egy repülőgép helyzetének meghatározásáról.
A giroszkóp története és fejlődése a technológiában
- Első giroszkópok: Az első mechanikus giroszkópot Jean-Bernard Léon Foucault francia fizikus fejlesztette ki 1852-ben. Kezdetben főleg tudományos célokra használták, például a Föld forgásának bizonyítására.
- Navigációban: A 20. század elején a giroszkópok beléptek a hajózás és repülés világába, stabilizáló és navigációs eszközként.
- Elektronikus érzékelők: Az 1960-as évektől kezdve megjelentek az első elektronikus giroszkópok. Ezek már nem igényeltek nagy, nehezen karbantartható mechanikát.
- MEMS forradalom: A 2000-es években a mikro-elektromechanikai rendszerek (MEMS) terjedtek el, melyek lehetővé tették a tömeggyártást és a mindennapi eszközökbe való beépítést.
| Időszak | Fejlődési lépés | Alkalmazási terület |
|---|---|---|
| 1852 | Mechanikus giroszkóp | Tudományos kutatás |
| 1900-as évek | Hajózási, repülési alkalmazás | Navigáció, stabilizálás |
| 1960-as évek | Elektronikus giroszkóp | Katonai, repülés |
| 2000-től | MEMS giroszkóp | Fogyasztói elektronika |
A giroszkóp a kezdetektől napjainkig végigkísérte a technológiai fejlődést. Mára már olyan kompakt és megbízható érzékelővé vált, hogy nélkülözhetetlen a modern világban. A jövőben pedig valószínűleg még számos új területen jelenik majd meg.
Hogyan érzékeli a mozgást egy modern giroszkóp?
A modern giroszkópok leggyakrabban MEMS technológiával készülnek, ahol mikroszkopikus méretű struktúrák rezgését használják a szögsebesség mérésére. Az alábbiakban felsoroljuk, hogyan működik ez:
- Rezgő struktúrák: A MEMS giroszkóp egy szilíciumlapkán kialakított, apró rezgő tömegeket tartalmaz. Amikor a szerkezet elfordul, a Coriolis-erő hatására ezek a tömegek elmozdulnak.
- Coriolis-erő: Ez az erő hozza létre a mérhető elmozdulást, amely arányos a szögsebességgel.
- Érzékelő elektromos jelek: Az elmozdulásból elektromos jelet generálnak, amit a processzor értékel ki.
- Tengelyek: Általában három tengelyen (X, Y, Z) érzékelik a mozgást, ami háromdimenziós térben teszi lehetővé a pozíció meghatározását.
A modern giroszkópok pontosságát sok tényező befolyásolja: a hőmérséklet, a vibráció és az elektromos zaj mind hatással lehetnek a mért adatokra. Éppen ezért a legtöbb érzékelőt kalibrálni kell, hogy a lehető legpontosabb eredményt adja.
A szoftverek is jelentős szerepet játszanak: a giroszkóp nyers adatait különféle algoritmusokkal szűrik és dolgozzák fel. Így érhető el, hogy a mozgásérzékelés gyors és pontos marad a különböző környezetekben.
A fejlett érzékelők gyakran más szenzorokkal (például gyorsulásmérővel vagy mágneses iránytűvel) együtt dolgoznak, hogy még pontosabban meghatározzák a helyzetet és a mozgást.
Giroszkópok alkalmazása az okostelefonokban és tabletekben
Az okostelefonok és tabletek egyik alapvető érzékelője a giroszkóp. Ezzel biztosítják például a képernyő forgatását, amikor az eszközt elfordítjuk. A giroszkóp lehetővé teszi a bonyolultabb mozgásérzékelést, például a játékokban a készülék mozgatásával történő irányítást. Emellett a kamera stabilizáló rendszerek is gyakran támaszkodnak giroszkópos adatokra.
A navigációs alkalmazások számára is nélkülözhetetlen, hiszen a GPS adatok mellett a giroszkóp segít pontosan meghatározni, merre néz és mozog a készülék. Például, ha egy autó alagútban halad, ahol nincs GPS-jel, a giroszkóp adatokat felhasználva is nyomon lehet követni az irányváltoztatásokat.
A kiterjesztett valóság (AR) és a virtuális valóság (VR) alkalmazásoknál is kiemelt szerepe van a giroszkópnak, hiszen ezek a programok a mozgás pontos érzékelésére építenek. Az élmény akkor lesz igazán élethű, ha az eszköz minden elmozdulást és forgást helyesen tud követni.
A mai okoseszközökben a giroszkóp rendszerint gyorsulásmérővel együtt működik, így a két érzékelő kombinált adataiból még pontosabb képet kapunk a készülék térbeli helyzetéről.
Fontos szerep a robotikában és önvezető járművekben
A modern robotika és önvezető járművek egyik kulcsfontosságú eleme a giroszkóp, hiszen ezekben a rendszerekben elengedhetetlen a pontos helyzet- és irányérzékelés. A robotok számára például elengedhetetlen, hogy tudják, milyen szögben fordulnak el, mennyit mozdulnak el egy adott irányba.
Az alábbi táblázat bemutatja, milyen feladatoknál kapnak főszerepet a giroszkópok:
| Alkalmazás | Funkció |
|---|---|
| Mobil robotok | Navigáció, pályakövetés, egyensúlyozás |
| Drónok | Stabilizálás, pozíciótartás |
| Önjáró autók | Kanyarodás, sávváltás, helymeghatározás |
| Ipari automatizálás | Precíziós mozgásvezérlés |
A giroszkópok stabilizáló funkciója lehetővé teszi, hogy a robotok és járművek egyenetlen terepen vagy váratlan események esetén is megőrizzék stabilitásukat. Ez kifejezetten fontos olyan feladatoknál, ahol bármilyen elmozdulás vagy elfordulás komoly hibákat vagy balesetet okozhat.
Az önvezető autókban a giroszkópok együttműködnek más érzékelőkkel, például LIDAR-ral, kamerákkal vagy radarokkal. Az így kapott adatokból a vezérlőrendszer képes valós időben meghatározni a jármű pontos helyzetét a térben.
A robotikában és önvezető rendszerekben tehát a giroszkópok megbízhatósága és gyors reagálása kiemelkedő jelentőségű – nélkülük ezek a fejlett technológiák nem lennének biztonságosan és hatékonyan működtethetők.
Repülés és űrkutatás: a giroszkóp nélkülözhetetlensége
A repülés és űrkutatás területén a giroszkópok abszolút nélkülözhetetlenek. A repülőgépek fedélzeti műszereiben a giroszkópok biztosítják a gép helyzetének és irányának pontos meghatározását – úgynevezett mesterséges horizontként is működnek. Ez különösen rossz látási viszonyok között, vagy automatikus pilóták esetén létfontosságú.
Az űrkutatás során a giroszkópok segítenek az űrszondák és műholdak stabilizálásában. Ezek az eszközök a világűrben, gravitáció hiányában is pontosan képesek érzékelni a legkisebb mozgást és elfordulást is. Emiatt tudnak az űreszközök pontosan irányba állni, például a Föld vagy egy adott csillag felé.
A giroszkópos szenzorokat gyakran redundánsan (több példányban) szerelik be ezekbe a rendszerekbe, hogy egy esetleges meghibásodás esetén is biztosítva legyen a funkció. Ez kiemelten fontos a hosszú távú űrmisszióknál, ahol nincs lehetőség a gyors javításra.
A repülésbiztonság szempontjából a giroszkópok hibátlan működése életeket menthet, hiszen a pilóták és automata rendszerek ezekre az adatokra támaszkodva döntenek manőverekről vagy veszélyhelyzetek elhárításáról.
Milyen új technológiákat inspirál a giroszkóp működése?
A giroszkóp működési elve számos új technológia megszületését inspirálta. Az egyik legizgalmasabb terület az okoseszközök fejlesztése, ahol a mozgásérzékelés egyre fontosabbá válik. Ilyen például a hordható eszközök (okosórák, fitnesz trackerek) mozgáskövető rendszere.
A virtuális és kiterjesztett valóság iparága is folyamatosan új megoldásokat keres a még pontosabb mozgásérzékelésre. A jövőben várhatóan a giroszkópok továbbfejlesztett változatai lesznek a kulcsa a még élethűbb AR és VR élményeknek.
Az orvosi robotikában és precíziós sebészetben is megjelentek a giroszkóp-alapú rendszerek, amelyek lehetővé teszik a legapróbb mozdulatok pontos érzékelését és vezérlését. Ezáltal a beavatkozások kevésbé invazívak lehetnek, és a gyógyulási idő lerövidül.
A kvantumgiroszkópok kutatása pedig akár forradalmasíthatja a navigációt olyan helyeken, ahol a jelenlegi szenzorok már nem elég pontosak, vagy nem használhatóak – például föld alatti bányákban vagy a mélytengeri felfedezések során.
Gyakori kérdések és válaszok a giroszkópok világából
🤔 Mi a különbség a giroszkóp és a gyorsulásmérő között?
A giroszkóp a forgást, azaz a szögsebességet méri, míg a gyorsulásmérő a lineáris gyorsulást érzékeli egy vagy több tengely mentén.
🛠 Mire használják leggyakrabban a giroszkópot a mindennapokban?
A giroszkópokat leggyakrabban okostelefonokban, tabletekben, drónokban, autókban (stabilizálásra), valamint játékvezérlőkben alkalmazzák.
📱 Minden mobiltelefonban van giroszkóp?
A legtöbb modern okostelefon már tartalmaz giroszkópot, különösen a közép- és felsőkategóriás modellek – de bizonyos olcsóbb készülékekből hiányozhat.
🛰 Miért nélkülözhetetlen a giroszkóp az űrkutatásban?
Az űrben nincsenek külső referencia pontok, így a giroszkópok segítenek az űreszközök pontos irányításában és stabilizálásában.
⚙️ Mennyire kell karbantartani a modern giroszkópokat?
A MEMS-alapú giroszkópok szinte karbantartásmentesek, de érzékenyek lehetnek a hőmérséklet-változásra és a vibrációra, ezért időnként kalibrálásra lehet szükség.
A giroszkópok jelentősége a modern technológiában megkérdőjelezhetetlen: a precíz mozgás- és helyzetérzékeléstől kezdve az önvezető járművek, a robotok, az űrkutatás vagy éppen az okoseszközök fejlődéséig mindenhol jelen vannak. Fejlődésük továbbra is inspirálja a mérnököket és kutatókat, és biztosak lehetünk abban, hogy a jövő izgalmas találmányaihoz is hozzájárulnak majd e kis, de annál okosabb érzékelők.
